岩土热物性测试仪器使用说明书

一、测试步骤

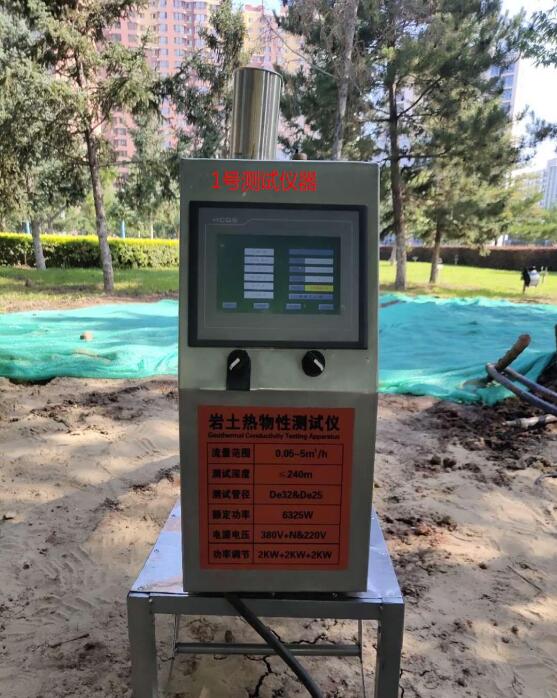

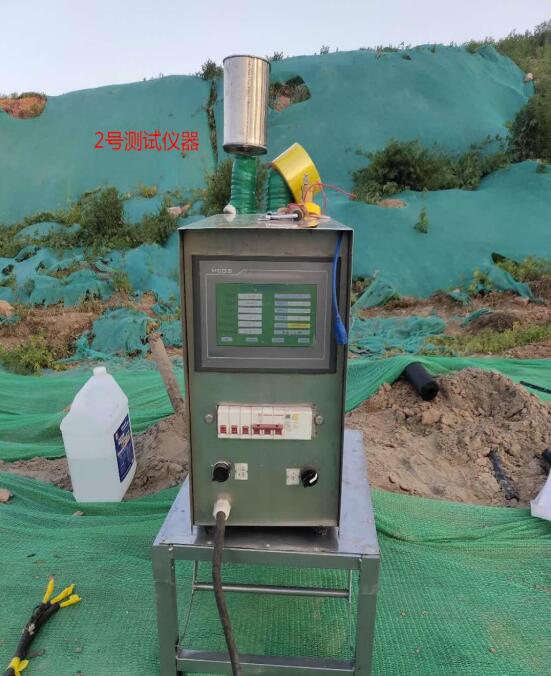

1、平整所做测试井周围场地，将测试仪放到平整的场地上。 最好在测试仪下部垫上木板，高度最好离地200mm， 防止雨水对设备的危害【已经提供测试仪器下方的不 锈钢小桌的，放在小桌上】，同时也利于系统排气， 最好搭建帐篷，做好防雨防风措施。

2、首先将电源线（单台测试设备需用3*2.5+1电缆）连接至 测试仪内部的三相四线漏电保护器上，此时必须保证 此开关置于断开状态，然后给设备送电，并用万用表 测量电压是否正常。

3、将热熔机与测试仪插座连接。给热熔机预热。等待热熔机 达到设定熔接温度。

4、再次确认测试仪内部的三个开关（三个1P 开关分别代表 2kw 的电加热。）全部打到断开位置，测试仪器外部 旋钮开关二个（一个三挡开关代表水泵档位选择，一 5 / 7 个旋钮开关为水泵启动开关【顺时针为开，逆时针为 关】。

5、将地埋管注水，直至单 u 型地埋管或双 U 型地埋管管口全 部有水为止。

6、测试设备共计两个水路接口，上部的接口连接带排气阀的 组件，下部的接口连接带注水斗的组件，然后将组件 连接头用管箍与地埋管热熔连接，做双 u 试验时，注 意千万不要接反，否则没有流量。 7、将水斗缠绕生料带，与设备注水口连接。然后系统开始注 水。注水过程中检查两个排气阀是否排气是否漏水， 检查热熔连接部位是否漏水，检查波纹管连接处是否 漏水，如果没有，对外露部分进行橡塑保温，并用胶 带缠好。

8、注水时水斗没有气泡时，点动水泵，将系统内的气泡排出 （此步骤需重复多次）。

9、排气完成后，开启循环水泵，此时开始记录土壤的初始温 度，30分钟后（依据试验孔深度进行计算），开启电 加热，开启功率依据钻孔深度而定。

 10、在屏幕设置测试时间间隔，即测试开始时间和结束时间， 此设置在测试前设置和测试完毕后设置，不影响数据 存储结果。在测试完毕后插入“闪迪”U 盘，点击数 据导入到 U 盘，待显示“数据导出成功”字眼后，方 可拔掉 U 盘。

11、测试完毕，先关闭电加热开关，10分钟后关闭水泵开关。

12、测试完毕，及时将地埋管换热器进行封堵，防止杂物落 入管内。 13、测试仪器在测试之前，请务必打开仪器组件之进水组件 上的过滤器，清洗过滤器。

14、为防止长期使用造成的结垢现象，建议每年对仪器进行 7 / 7 闭式管路除垢处理。

二、测试仪器参数

1、测试深度≤240 米（双 u 串联达到 480 米）

2、加热功率三挡，各为 2kw，循环水泵 325w，总功率 6325kw （具体功率数值与电压有关）

3、连管口径 D32&D25 4、测试仪器重量约 25kg
