地源热泵示范工程详解

一．浅层地温能监测及能效分析系统建设

（一）地温场监测

1、监测孔布设 在水平方向，布置地温场监测孔，采用新施工钻孔，布设在换热孔之间及换热孔内。第四 系松散层地区地下水径流缓慢，地温场扩散缓慢，因此监测孔布设应以全面监测为主，兼顾地 下水流向。

2、数据采集系统功能及设备 数据采集:数据采集是安装于地埋管地源热泵及附属设备上的温度、地埋管流量、电能数 据采集模将测得的实时数据通过有线方式上传于监测控制主机，监测控制主机进行数据验证， 为合法数据的传送给后台服务器。 监控主机数据采集与显示：在地源热泵工程的现场数据采集装置采集现场的温度、地埋管 流量、电能等数据，将采集的数据存储在监测控制主机的大容量存储器中，并可在液晶显示屏 上实时显示。 监测井井口采用专用的井口保护装置进行防护。

3、数据传输存储功能及方式 数据传输：监测控制主机将经过前端处理的实时数据进行打包，通过传输线传送给监测控 制中心服务器。 数据存储：对接受的检测数据通过云平台更新数据库中相应的临时数据表。数据存储端（监 测控制后台软件）具备数据漏传报警功能，根据设定的数据传输时间间隔未及时收到上传数据， 同时监测控制主机又未发送注销信息的，后台软件进行智能判断，向监测控制主机发送查询信 息，进行再次发送，如果未收到回复信息，进行故障报警。

4、数据采集仪器标准 地温监测场采集仪器主要为高精度数字温度传感器等，仪器要求能自动监测、自动记录和 自动存储

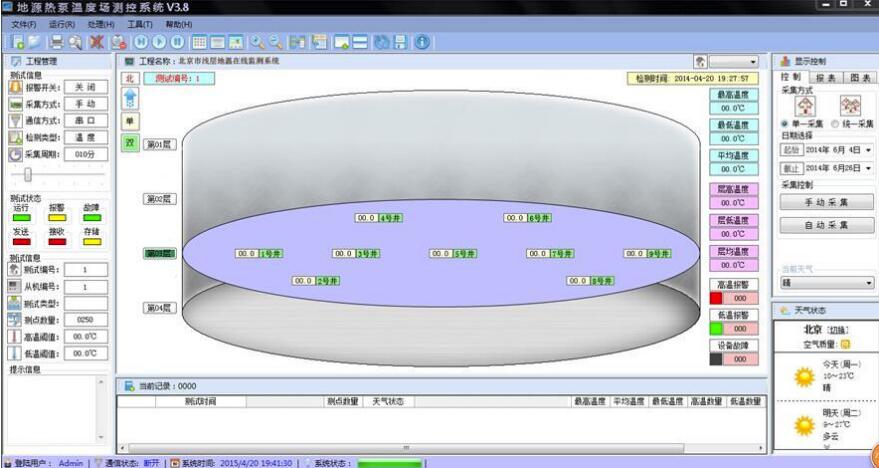

二．RS485 竖直地埋管地源热泵温度监测系统【产品介绍】

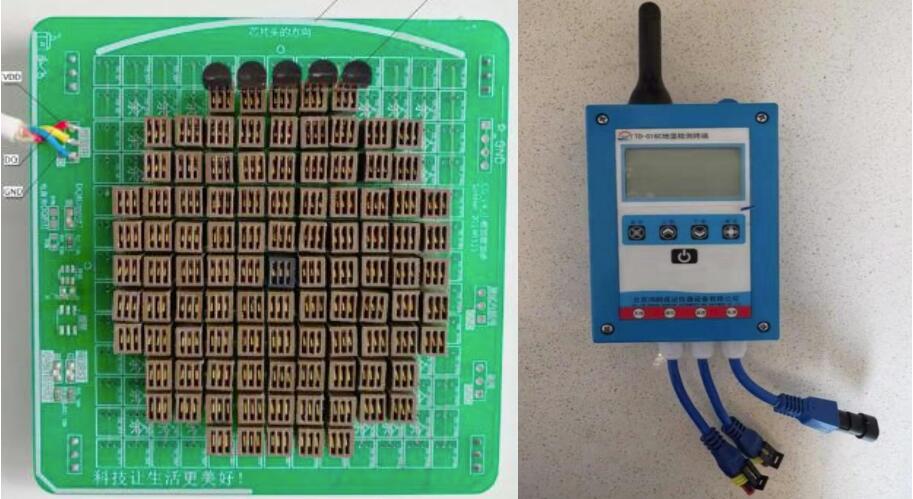

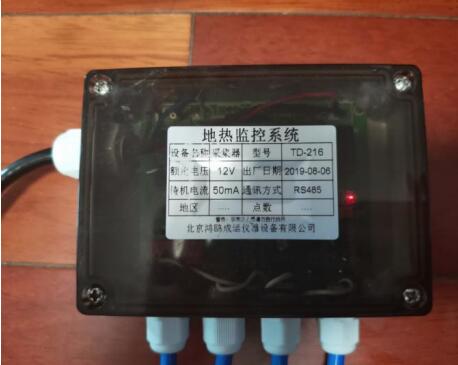

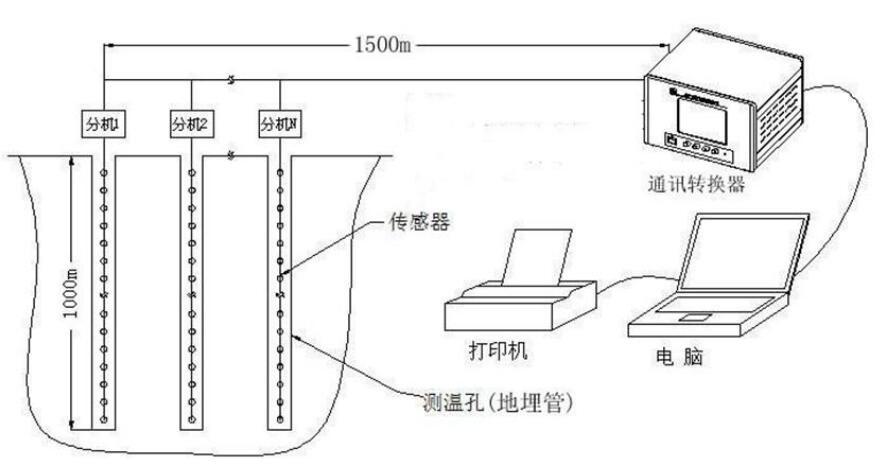

地源热泵空调系统利用土壤作为埋地管换热器的热源或热汇,对建筑物进行供热和供冷.在埋地管换热器 设计中,土壤的导热系数是很重要的参数.而对地温进行长期可靠的监测显得特别重要。在现场实测土壤导热 系数时测试时间要足够长,测试时工况稳定后的流体进出口及不同深度的温度会影响测试结果的准确性。因 此地埋测温电缆的设计显得尤其重点。较传统的测温电缆设计方法，单总线测温电缆因为接线方便、精度高 且不受环境影响、性价比高等优点，目前已广泛应用于地埋管及地源热泵系统进行地温监测，因可靠性和稳 定性在诸多工程中已得到了验证并取得了较好的口啤。 采集服务器通过总线将现场与温度采集模块相连，温度采集模块通过单总线将各温度传感器采集到的数 据发到总线上。每个采集模块可以连接内置 1-60 个温度传感器的测温电缆相连。 本方案可以对大型试验 场进行温度实时监测，支持 180 口井或测温电缆及 1500 点以上的观测井温度在线监测。

 RS485 竖直地埋管地源热泵温度监测系统：

1. 地埋管回填材料与地源热泵地下温度场的测试分析
2. U 型垂直埋管换热器管群间热干扰的研究

3. U 型管地源热泵系统性能及地下温度场的研究

4. 地源热泵地埋管的传热性能实验研究

5. 地源热泵地埋管换热器传热研究

6. 埋地换热器含水层内传热的数值模拟与实验研究，埋地换热器含水层内传热的数值模拟与实验研究。 竖直地埋管地源热泵温度测量系统，主要是一套先进的基于现场总线和数字传感器技术的在线监测及分析系 统。它能有对地源热泵换热井进行实时温度监测并保存数据，为优化地源热泵设计、探讨地源热泵的可持续 运行具有参考价值。

RS485 竖直地埋管地源热泵温度监测系统本系统的重要特点：

１．结构简单，一根总线可以挂接 1-60 根传感器，总线采用三线制，所有的传感器就灯泡一样，可以直接 挂在总线上．

２．总线距离长．采用强驱动模块，普通线，可以轻松测量 500 米深井.

３．专用的深井土壤检测传感器，防护等级达到ＩＰ６８，可耐压力高达 5Mpa.

４．定制的防水抗拉电缆，增强了系统的稳定性和可靠特点总结：高性价格比，根据不同的需求，绝对比你 想象的超值． 针对 U 型管口径小的问题，本系统是传统铂电阻测温系统理想的替代品.
